(一)泄漏部位及狀況

  1.泄漏部位：鍋爐給水備用泵出口DN150法蘭

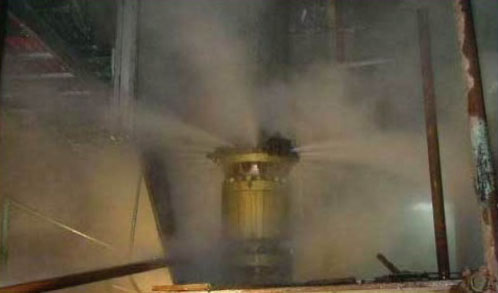

  2.泄漏部位狀況，見下圖：


  (二)泄漏介質參數



泄漏介質名稱	系統壓力/MPa	系統溫度/℃	工況特點
熱水	22	150	封堵后形成盲端溫度150℃→常溫

  (三)密封施工方法

  1.夾具型式：增設環形腔密封增強凸形法蘭夾具。

  2.密封劑選用：選用能較快建立起承壓能力的Txy-18#密封注劑。

  3.注劑操作方法

  (1)中間腔引流保溫法蘭外緣環形腔注劑建立邊緣阻擋;

  (2)根據密封劑的固化特性控制注劑推進速度。

  (四)封堵操作程序

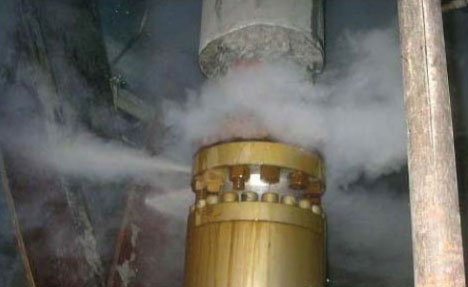

  1.夾具各注劑孔裝配注劑閥，安裝夾具，夾具安裝后情況，見下圖：

  2.在主密封腔注劑閥引流的情況下，向邊緣環形腔注入密封劑;

  3.按“規定”方法注劑，填滿壓實，密封劑基本固化后補注壓緊;

  4.建立邊緣阻擋后，中間密封腔注入密封劑。


  (五)新密封比壓建立

  由遠離主泄漏部位開始順序注入，逐漸向主泄漏點靠近。

  1.初始注劑推進阻力

  (1)注劑推進摩擦阻力;

  (2)泄漏介質產生的阻力。

  2.區域充填狀況

  (1)初始注入密封劑向注劑孔兩側移動;

  (2)后續注入，密封劑向空腔內部移動;

  (3)推進阻力增加，區域內形成致密整體;

  (4)區域邊緣呈自然推進層面。

  3.順序注入密封腔壓力變化

  密封腔壓力變化，見下圖：


注劑順序與壓力變化

注劑壓力變化示意



  4.有效密封比壓建立

  (1)最終注入密封腔壓力=系統壓力;

  (2)緩慢施壓，擠壓傳遞，積聚彈性能量，泄漏被阻止;

  (3)提升壓力，順序補注壓緊，防止產生應力松弛。

  完成封堵后的情況，如右圖所示：
